Gelombang ultrasonik adalah gelombang dengan besar frekuensi diatas frekuensi gelombang suara yaitu lebih dari 20 KHz. Seperti telah disebutkan bahwa sensor ultrasonik terdiri dari rangkaian pemancar ultrasonik yang disebut transmitter dan rangkaian penerima ultrasonik yang disebut receiver. Sinyal ultrasonik yang dibangkitkan akan dipancarkan dari transmitter ultrasonik. Ketika sinyal mengenai benda penghalang, maka sinyal ini dipantulkan, dan diterima oleh receiver ultrasonik. Sinyal yang diterima oleh rangkaian receiver dikirimkan ke rangkaian mikrokontroler untuk selanjutnya diolah untuk menghitung jarak terhadap benda di depannya (bidang pantul).
Prinsip kerja dari sensor ultrasonik dapat ditunjukkan dalam gambar dibawah ini :
Prinsip kerja dari sensor ultrasonik adalah sebagai berikut :
- Sinyal dipancarkan oleh pemancar ultrasonik. Sinyal tersebut berfrekuensi diatas 20kHz, biasanya yang digunakan untuk mengukur jarak benda adalah 40kHz. Sinyal tersebut di bangkitkan oleh rangkaian pemancar ultrasonik.
- Sinyal yang dipancarkan tersebut kemudian akan merambat sebagai sinyal / gelombang bunyi dengan kecepatan bunyi yang berkisar 340 m/s. Sinyal tersebut kemudian akan dipantulkan dan akan diterima kembali oleh bagian penerima Ultrasonik.
- Setelah sinyal tersebut sampai di penerima ultrasonik, kemudian sinyal tersebut akan diproses untuk menghitung jaraknya. Jarak dihitung berdasarkan rumus :
S = 340.t/2
dimana S adalah jarak antara sensor ultrasonik dengan bidang pantul, dan t adalah selisih waktu antara pemancaran gelombang ultrasonik sampai diterima kembali oleh bagian penerima ultrasonik.
a. Pemancar Ultrasonik (Transmitter)
Pemancar Ultrasonik ini berupa rangkaian yang memancarkan sinyal sinusoidal berfrekuensi di atas 20 KHz menggunakan sebuah transducer transmitter ultrasonik
- Rangkaian Pemancar Gelombang Ultrasonik
Prinsip kerja dari rangkaian pemancar gelombang ultrasonik tersebut adlah sebagai berikut :
- Sinyal 40 kHz dibangkitkan melalui mikrokontroler.
- Sinyal tersebut dilewatkan pada sebuah resistor sebesar 3kOhm untuk pengaman ketika sinyal tersebut membias maju rangkaian dioda dan transistor.
- Kemudian sinyal tersebut dimasukkan ke rangkaian penguat arus yang merupakan kombinasi dari 2 buah dioda dan 2 buah transistor.
- Ketika sinyal dari masukan berlogika tinggi (+5V) maka arus akan melewati dioda D1 (D1 on), kemudian arus tersebut akan membias transistor T1, sehingga arus yang akan mengalir pada kolektotr T1 akan besar sesuai dari penguatan dari transistor.
- Ketika sinyal dari masukan berlogika tinggi (0V) maka arus akan melewati dioda D2 (D2 on), kemudian arus tersebut akan membias transistor T2, sehingga arus yang akan mengalir pada kolektotr T2 akan besar sesuai dari penguatan dari transistor.
- Resistor R4 dan R6 berfungsi untuk membagi tengangan menjadi 2,5 V. Sehingga pemancar ultrasonik akan menerima tegangan bolak – balik dengan Vpeak-peak adalah 5V (+2,5 V s.d -2,5 V).
b. Penerima Ultrasonik (Receiver)
Penerima Ultrasonik ini akan menerima sinyal ultrasonik yang dipancarkan oleh pemancar ultrasonik dengan karakteristik frekuensi yang sesuai. Sinyal yang diterima tersebut akan melalui proses filterisasi frekuensi dengan menggunakan rangkaian band pass filter (penyaring pelewat pita), dengan nilai frekuensi yang dilewatkan telah ditentukan. Kemudian sinyal keluarannya akan dikuatkan dan dilewatkan ke rangkaian komparator (pembanding) dengan tegangan referensi ditentukan berdasarkan tegangan keluaran penguat pada saat jarak antara sensor kendaraan mini dengan sekat/dinding pembatas mencapai jarak minimum untuk berbelok arah. Dapat dianggap keluaran komparator pada kondisi ini adalah high (logika ‘1’) sedangkan jarak yang lebih jauh adalah low (logika’0’). Logika-logika biner ini kemudian diteruskan ke rangkaian pengendali (mikrokontroler).
Prinsip kerja dari rangkaian pemancar gelombang ultrasonik tersebut adalah sebagai berikut :
- Pertama – tama sinyal yang diterima akan dikuatkan terlebih dahulu oleh rangkaian transistor penguat Q2.
- Kemudian sinyal tersebut akan di filter menggunakan High pass filter pada frekuensi > 40kHz oleh rangkaian transistor Q1.
- Setelah sinyal tersebut dikuatkan dan di filter, kemudian sinyal tersebut akan disearahkan oleh rangkaian dioda D1 dan D2.
- Kemudian sinyal tersebut melalui rangkaian filter low pass filter pada frekuensi < 40kHz melalui rangkaian filter C4 dan R4.
- Setelah itu sinyal akan melalui komparator Op-Amp pada U3.
- Jadi ketika ada sinyal ultrasonik yang masuk ke rangkaian, maka pada komparator akan mengeluarkan logika rendah (0V) yang kemudian akan diproses oleh mikrokontroler untuk menghitung jaraknya.
[YM : mikro_kontroler]
tolong bantu saya untuk mengerjakan tugas akahir!!
Skripsinya tentang apa?, nanti saya bantu.
saya sekarang lagi mengerjakan tugas akhir dengan merancang sistem kontrol otomatis untuk mengukur level ketinggian air dalam suatu sistem. Dalam perancangan ini saya memakai sensor ultrasonik sebagai detektor. saya membutuhkan bantuan dalam sistem perancangan tepatnya pemasangan sensor dengan mikrokontrol. mungkin ada tulisan tentang saya dikirimkan. thanks
nanti saya cari tulisannya
iya mas, saya juga butuh. rencananya saya pakai atmega8/16 bisa tidak mas? kalau ada minta contoh C-nya mas. terima kasih
datashere@ymail.com
mohon infonya juga mas untuk pengukuran level air menggunakan sensor ini dengan arduino.saya lagi bikin project nih,,thx fixduino@gmail.com
Ya, nanti jika sempat akan saya tambahkan, terima kasih sudah mampir di blog saya.
salam kenal sebelumnya…saya ingin tahu bagaimana cara kerja gelombang ultrasonik untuk mengukur rendemen gula pada tebu????terima kasih banyak
Gelombang ultrasonik merupakan gelombang suara yang dapat merambat melalui beberapa media, baik itu dalam medium udara, ataupun medium zat cair, jika merambat melalui udara maka kecepatan rambatnya berkisar antara 340m/s, jika merambat melalui cairan tergantung dari rapat masa dan modulus bulk atau kompresibilitas dari cairan tersebut.
Jadi untuk mengukur rendement tebu bisa dilakukan dengan melewatkan gelombang ultrasonik melalui rendemen tebu tersebut. Kecepatan rambat dari gelombang ultrasonik akan berbeda tergantung dari rendemen yang dipakai.
saya mau tanya bagaimana meneruskan sensor ultrasonik menjadi suara sehingga bisa menjadi sebuah tanda?? (dengan biaya yang murah) karena saya akan mencobal kegunaan sensor ini untuk orang buta . tolong kalau bisa dijelaskan bagaimana yang efisien. tolong dikirim lewad email saya di izzoe_22@yahoo.co.id . . . terima kasih atas bantuan dan penjelasannya .
Sensor ultra dapat dipakai untuk menghitung jarak terhadap benda terhadap sensor ultrasonik itu, untuk membantu orang buta bisa digunakan misalnya pada jarak 1 meter dari benda didepan maka alat tersebut dapat memberikan suara berupa misalnya “awas di depan”, atau apabila ada yang mendekat dari sebelah kanan akan ada peringatan “awas kanan”, dsb, hal ini dilakukan dengan menggabungkan sensor ultrasonik dengan komponen IC suara misalnya ISD128 yang dapat merekam suara sampai 120 detik. Dengan dikontrol mikrokontroler maka alat tersebut sudah dapat direlisasikan.
untuk sensor ping bisa pake rangkaian yg sdah jdi tinggal mengistal. yaitu dari parralax..
harga nya cukup mahal.
tpi barang pabrik bagus. di sini kami jual mau order kirim email by.
adam_skyblue716@yahoo.com
saya lagi ngerjakan tugas akhir tentang deteksi sunami,n memakai sensor ultra sonik,saya membutuhkan bantuan dalam sistem kerja sensor ultrasonik sampai bisa di baca jarak benda di depannya dengan mikrokontrol. mungkin ada tulisan tentang saya yg bz dikirimkan. thanks
mas saya mau membuat “pembangkit gelombang air”, jd seperti membua ombak buatan. enaknya driver untk alat ini pake ap ya mas?.. ap motor jg bs? ap bs menyerupai o mbak beneran?.. mkasih mas.
mas, saya mau membuat pembasmi nyamuk dg pemanfaatan ulrasonik, itu rangkaian pemancarnya gmn mas ??
gunakan transistor PNP tipe A733 dengan hfe=182 disalah satu output mikrokontroller plus resistor di basis dan emitor nya
mas saya mo tanya, kalau sensor ultrasonik di pakai untuk mengukur jarak tinggi muka air sungai lalu ada suara gemuruh air atau suara guntur bisa mempengaruhi jarak deteksi sensor ultrasonik terhadap obyek pantul gak? thanks!!
Frekwensi ultrasonik yang dipakai (biasanya 22kHz) berbeda dengan frekwensi bunyi (20 – 20kHz) jadi suara guntur dan gemuruh air tersebut tidak akan mengganggu kerja dari sensor ultrasonik nya.
kak,,,,
saya lg maw mulai ngrjain tgs akhir ttg
gel ultrasonik
byk yg saya blum mengerti
“kiranya apa dlu yg harus saya lakukan???”
saya mohon bantuanya y kak
reply ke email saya y kak
Pertama yang harus di lakukan adalah membuat pemancar ultrasonik, yaitu dengan membangkitkan frekuensi sebesar 40kHz seperti rangkaian yang telah saya bahas dalam rangkaian diatas.
Terima kasih artikelnya mas. Kebetulan lagi cari rangkaian ini.
mas….bantu aq g mau ngerjain tugas akhir.
aq mau tanya sensor ultrasonik bisa mengukur jarak >3m?
Kalo sensor ultrasonik yang ada di pasaran sih maksimal 3 m, tapi kalo buat sendiri kemungkinanan bisa, dengan penguatan yang optimal
apabila kita mengukur ketinggian air dalam sekala lab, misalkan saja jarak dasar air sampai permukaan itu 1 m.
jika gelombang diteruskan oleh permukaan air..
apakah ada pengaruh (pembacaan tegangan pada mikrokontroler/receiver) antara gelombang yang dipantulkan oleh permukaan dan dasar air ??..
Pengaruhnya adalah sinyal pantul yang diterima intensitasnya lebih kecil jika dibandingkan bidang pantul lainnya (seperti benda padat), biasanya keluaran modul ultrasonik adalah berupa pulsa dengan lebar pulsa yang mewakili jaraknya, jadi outputnya tidak akan jauh berbeda jika menggunakan bidang pantul air atau benda padat.
saya mau tanya, kalau sensor ultrasonik dijadikan saklar pintu otomatis bisa tidak? jadi kalau ada orang melewati sensor ultrasonik itu, pintu akan otomatis terbuka..mohon bantuannya,,terimakasih
yup, bisa, biasanya banyak dipergunakan di mal – mal yang pintu utamanya akan terbuka otomatis jika ada orang yang datang, itu menggunakan sensor ultrasonik.
ada beberapa pertanyaan ni mas yang saya belum paham dengan sensor ultrasonik
1. apa tegangan yang keluar dari sensor yang di umpankan ke mikrokontroller sebanding dengan jarak benda yang di deteksi sensor tersebut?
2. jika benar apakah tegangannya itu sama prinsipnya dengan tegangan variable pada saat kita memutar potensio?
trimakasih.. …
1. Keluaran dari sensor ultrasonik bergantung dari modul yang dipergunakan, jika menggunakan modul PING, keluarannya berupa pulsa dengan lebar pulsa 115uS – 18,5mS.
Maaf,mas apa ultrasonik ngak bikin gegar otak
Mas saya bikin rangkaian keamanan dengan model saklar sentuh ,tapi kendalanya pagar logam&pintu seng ngegrouding jadi ditambah lagi kondisi sekitar lembab,tolong bantuanya
Sebetulnya grounding yang ada tidak dapat mempengaruhi kerja sensor kita, asalkan catu daya yang dipakai tidak berhubungan secara fisik dengan Ground, misalnya menggunakan baterai untuk catu dayanya (bisa baterai kering atau basah) dan yang penting ground rangkaian tidak disambungkan ke Ground (tanah).
sensor ultrasonik type apa yg dapat dgunakan pada rangkaian tersebut??
bisa menggunakan TR40-16OA00
mas.mau tanya.ada g rumus perbandingan antara frekueni sama pulse(/ms)..mohon penjelasan’a y?
trmkash.
frekuensi adalah jumlah getaran perdetik, atau :
f = n / t
dengan f adalah frekuensi (Hz), n adalah jumlah getaran, dan t adalah waktu (detik), sedangkan satu getaran adalah sama dengan satu pulsa.
Rangkaian sensor ultrasonic diatas menggunakan mikrokontroller sbg pemroses, bisa ga kalau kita ga pakai mikrokotroller utk menghitung jarak. Trims sebelumnya
Iya, rangkaian diatas dapat juga menghitung jarak jika dihubungkan dengan mikrokontroler, mikrokontroler mengubah waktu pantulnya menjadi jarak benda terhadap pemancar dan penerima ultrasonik.
mas untuk rangkaian penerima sensor ping nya mana ??
mohon di post thanks
kawan! mending beli sensor Ping)) atau ngrakit sendiri??
btw lagi bikin TA pengukur jarak ultrasonik dengan output suara ni.. pusing..!!!
q pake ATmega8535.. plus ISDnya masih bingung… ada saran??
ane nyubi gan… ISD tuh apaan yaa?hhe
ane nyubi gan… ISD tuh apaan yaa?hhe..
Sensor Ping))) harganya relatif mahal. Alternatif lain bisa pake yang ini http://www.indorobotika.com/ultrasonic-measure
gue udah coba sensor itu, hasilnya sama dengan sensor ping))). kalau bisa kasih contoh yang pake bahasa c murni, bukan pake arduino.

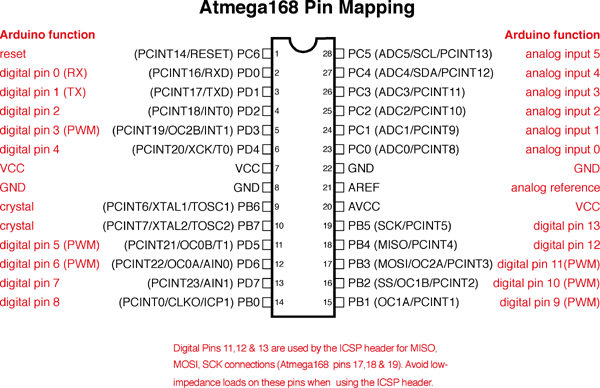

Contohnya sangat sederhana dan mudah ditiru ke bahasa C murni. Perintah dgitalWrite(x,y); Artinya mengirimkan nila y ke pin x. Coba liat referensi bahasa di Arduino.cc, kalo perlu bongkar library Arduino, kan open source :). Coba liat juga pin mapping Arduino di http://i55.photobucket.com/albums/g146/icecreamterror/Atmega168PinMap2.png
klo untuk membangkitkan frekuensi 20 kHz, bisa minta tolong ditunjukin rangkaiannya g mz..?? buat tugas kuliah nih…. makasih
salam kenal mas..
saya mau TA mengenai pandetaksi ketinggian air minum daalm kemasan menggunakan sensor ultrasonik.
saya mau tanya,,bagaimana cara agar gelomgang ultrasonik tiak dapat menembus air sehingga jika terkena air langsung memantul..
mohon dibalas..
thanks..
Air dapat memantulkan gelombang ultrasonik, walaupun sinyal pantulnya tidak sekuat bidang pantul lainnya (seperti benda padat), sensor ultrasonik banyak dipergunakan untuk mengukur tinggi muka air seperti air sungai, biasanya sebagai pemantauan tinggi muka air sungai, bisa sebagai peringatan dini terhadap bahaya banjir misalnya.
Contoh lainnya bisa juga untuk mengukur tinggi manusia, atau bhs daerah Interface for measuring the heigh of human..salam kenal master atmel mikrokontroller..
blah tahu g’ ngmbil dibuku paja????
pengen blajar juga ne,,,
sulit cari bukunya ne,,,
search sama oppung google ja mbak winda, atau pelajari sensor PING terlebih dahulu
yups betul, bisa cari di google atau di wikipedia.
Konsep dasarnya mas saka adalah untuk menghitung waktu pantulan
mas,, mau nanya ni mas.. mohon bantuaanya..
aku kan sekarang lagi nyusun tugas akhir tentang alat pengukur tinggi badan dengan memanfaatkan sensor ultrasonik. dari keterangan rekan2 diatas kan smua berbasis mikrokontroller, aku mau nya berbasiskan pc pakai bahasa pemograman VB 6.0 dibantu Port paralel DB25 gimana caranya tu mas..?? aku ngk da bayangan mas..mohon bantuannya.. rangkaianya gimana ya mas.. mohon banget mas..makasih..
Sensor ultrasonik yang ada di pasaran, misalnya sensor PING (http://www.parallax.com/dl/docs/prod/acc/28015-PING-v1.3.pdf), Outputnya pulsa dengan periode t = 115uS – 18,5mS yang mewakili jarak antara sensor dengan bidang pantulnya sesuai dengan rumus S = 340.t/2 (meter), sehingga membutuhkan tanggapan proses yang cepat (minimal 115uS), sedangkan port paralel pada komputer memiliki tanggapan proses yang relatif lambat (sekitar 1mS), sehingga jika menggunakan port paralel maka jarak yang terbaca menjadi kurang akurat, walaupun demikian hal itu masih mungkin, cara pembacaaannya (jika menggunakan sensor PING) bisa dilihat di datasheet diatas di halaman 3 tentang Theory of Operation, semoga bisa membantu.
mas tanya apakah ultrasonik bisa mendeteksi air ????
trus batas min jaraknya brapa
ada yang sampai 200 cm, tergantung jenis ultrasonik nya mas Jojo
Ya, betul, sensor ultrasonik dapat mendeteksi air, biasanya untuk mengukur tinggi muka air, minimal jaraknya sama seperti mendeteksi bidang lainnya, benar kata d_ho, tergantung dari sensor ultrasonik yang digunakan.
yang paling bagus untuk mendeteksi level air itu sensor ultrasonik tipe apa ya?
mas,minta bantuannya donk..saya lagi ngerjain TA..pengennya bikin control level air pake sensor ultrasonik. kebetulan saya pake punya DT Sense USIRR n pake ATMega8535 mas. kasi tau contoh program setting n buat baca data hasil pengukuran donk mas.
maksih..:)
mas, saya punya ultrasonik DT-SENSE USIRR. bisa minta program buat baca hasil pembacaan n perhitungan juga donk. saya pake 8535 n pake cvavr. mohon tanggapannya..
mas,saya rencana pengen bikin kontrol level pake sensor ultrasonik..bisa minta contoh program setting ato pembacaan jarak gak mas?
saya pake DT SENSE USIRR, ATMega8535, kalo ada yg pake bahasa C mas, soalnya saya pake cvavr..
mohon tanggapannya, terimakasih..
nanti saya postingkan source code cvavrnya, semoga file nya masih ada
makasih mas..semoga masih..:)
wah, saya juga lagi garap skripsi yg pake sensor ini mas.. sama pake infra red buat deteksi level endapan yg ada di dasar tanki. mohon bantuannya juga yaa.. matur suwun
iya mas sya jga lgi butuh bgt ni source codenya sya pke sensor ultrasonik DT-SENSE USIRR , ATmega8535. pke bhs CAVR jgaa. mohon bntuannya k email ameliaa2705@gmail.com
mas, misalnya sensor ultrasoniknya langsung disabungkan ke osiloskope bisa keluar sinyalnya di layar osiloskope gak??? atau butuh alat tambahan lain.
mohon penjelasannya
saya sekarang lagi mengerjakan tugas akhir dengan merancang sistem kontrol otomatis untuk mengukur level ketinggian air dalam suatu sistem. Dalam perancangan ini saya memakai sensor ultrasonik sebagai detektor. saya membutuhkan bantuan dalam sistem perancangan tepatnya pemasangan sensor dengan mikrokontrol. mungkin ada tulisan tentang saya dikirimkan. thanks
tolong juga gan..
saya sekarang lagi mengerjakan tugas akhir dengan merancang sistem kontrol otomatis untuk mengukur level ketinggian air dalam suatu sistem. Dalam perancangan ini saya memakai sensor ultrasonik sebagai detektor. saya membutuhkan bantuan dalam sistem perancangan tepatnya pemasangan sensor dengan mikrokontrol. mungkin ada tulisan tentang saya dikirimkan. thanks
tolong juga gambar rangkaiannya yang detail dong gan???
da yang tau rangkaian gambar sensornya gak??
mas ni tersulit
sensor ultrasonik SRF 08
gmna programnya ke atmega 16
soalnya ini pake i2 c
saya lom prnah
email saya ya
amaterasu182@gmail.com
saya akan mengerjakan TA menngunakan sensor Ultrasonik…
berkaitan dengan pengontrolan ketinggian air,
bisa g diatur pada level ketinggian tertentu sensor ultrasonik menghasilkan output untuk selanjutnya diproses pada mikrikontroler???
kira-kira bagaimana skema kerja dan rangkaiannya,,,
mohon bantuannya…
terima kasih
salam kenal
saya mw TA mggunakan sensor ultrasonik berkaitan dg pengontrolan level ketinggian air, dimana pada ketinggian air tertentu sensor menghasilkan output yg kemudian diproses pada mikrokontroler…
mohon penjelasannya ttg skema kerja serta rangkainnya dunk, kl bsa bls lwt email ja..
trus kl mw pesan sensor ultrasonik online dimana ??
terima kasih sblmnya,,,
Mas saya lagi mencoba membuat frekuensi ultrasonic menggunakan AT89S52. Kira2 bisa gak ya mikrokontroller tsb menghasilkan frekuensi ultrasonic (>20Khz)?
Setau saya AT89S52 bisa digunakan untuk frekuensi audio, contohnya nada do re mi fa…dst
makasih tanggapannya
Itu tergantung kristal yang di pake, kalo untuk S52, frekwensi kristalnya maksimal 33MHz, namun utuk satu instruksi pengubahan output (set bit atau clear bit) yang dipakai untuk membentuk signal itu membutuhkan siklus 4 – 8 kali periode kristal (system clock), jadi dengan frekuensi 33 MHz dapat membentuk maksimal (asumsi 8 kali periode kristal, dan membutuhkan 4 instruksi dalam satu periode frekwensi): 33MHz /(8*4) = 1 MHz
Rencana saya, ingin membuat pemancar ultrasonic dengan frekuensi yang berubah-ubah untuk rangkaian pengusir tikus.
Setau saya kristal biasanya 12MHz ya? brarti cuma bisa menghasilkan maks12/32=375kHz?
Brarti gak masalah kan dengan kristal 12Mhz saya masih isa menghasilkan gelombang ultrasonic dengan range 20khz-375khz.
Terimakasih tanggapannya
mas tau nggk sensor ultrasonic type brapa yang bisa ngukur jarak sampe diatas 10 meter,,???
mohon bantuannya,,,
Saya lagi mengerjakan suatu proyek sensor kecepatan dengan menggunakan prinsip efek Doppler. Kira-kira rangkaian dari receiver ke mikrokontrollernya gimana ya, agar bisa mendapatkan output keluaran berupa pergeseran frekuensi?
Wah.. Baru tau sy..
salam kenal.
gimana ya mas, cara mengaktifkan usirr dengan i2c.
kalau boleh sekalian dengan listing programnya mas.
saya menggunakan ATmega16 dan Bascom AVR.
terima kasih.
mas mau tanya
sensor ultrasonic yang umum yang ada di pasaran itu
minimal untuk mngukur jraknya sampai berapa mas?
mhon di balas
mas mau bertanya..
mohon sangat bantuannya untuk membuat tugas akhir
mohon di contohqn program untuk menghitung jarak pada sensor ping dengan menggunakan sensor ping..
share di emailqw mas na..
wahyo3_cs@yahoo.com
please
contoh program menghitung jarak sensor ping dengan menggunakan AT89s51
mas bro bgaimana bsa ngga ksi contoh programnya mau buat TA mas bro…
mas, saya lagi buat alat pe
ngukur kecepatan menggunakan sensor ultrasonic…….
sensor ultrasonic itu kalau objeknya kita jauh dekatkan frekuensinya ikut berubah tidak?
Untuk frekuensinya tidak berubah, yang berubah adalah lama waktu yang dibutuhkan dari sinyal ultrasonik dipantulkan untuk di deteksi oleh penerima sinyal ultrasonik
Mas,ada nomor yang bisa dihubungi tidak?Saya minta tolong dibanttu untuk mengerjakan tugas akhir.Kirim ke email saya ya..
paskalis_88@yahoo.co.id
Thx
Saya sudah kirimkan ke emailnya ya
Mas,saya cek email saya kox ga ada kiriman nomer dari Mas ya?Tolong kirim ulang ya Mas…. thx
mas, bisa minta no telpon ? saya mau sharing tentang Tugas akhir sy.. kirim ke email sy ya mas.. makasih
moty.soty@yahoo.co.id
gan, sy mw tanya gan….sy pengen buat program buat sensor jarak HY-SRF05, nah programnya sy masih bingung gan…mohon bantuan klo ada source codenya menggunakan CVAVR gan…sy menggunakan Atmega 8535.
klo agan bsa ngebantu tlng kirim ke email sy ya gan..trims.
detrix_error@yahoo.co.id
Mas ada GAMBAR RANCANG BANGUN ALAT UKUR TINGGI BADAN BERBASIS MIKROKONTROLER AT89S52 DENGAN SENSOR ULTRASONIK PING sama codinganx nga?
Klu ada bisa tlg kirim ke email q :
noldibudiman@ymail.com
thank’s before mas…
untuk mengukur jarak bisa menggunakan sensor jarak seperti ini : http://mallkecil.blogspot.com/2012/11/us-020-dc-5v-ultrasonic-module-distance.html
tlong bantu saya dong gan saya sedang membuat pintu otomatis menggunakan ping sensor.
kira2x cocok mengunakan ping sensor jenis apa dan bisa tidak menggunakan pemograman assembly(asm). krna sya lbih suka asembly ,
klo ada pemograman nya gan…
termikasih..
mas aq mau buat TA kursi roda dilengkapi sensor ping tp aq kesulitan di bahasa programx,bisa bantu ga mas dengan bhasa asm, tlong kirim klu ad di emailq
rangga.setia.ardinata@gmail.com
Kira” untuk membuat receiver dg range 0.25Mhz-20Mhz, bagaimana caranya adapun saya sudah mencobnya dg perhitungan R n C.. namun nilai untuk masing” R n C sangat jarang d pasaran…minta info dong kira” untuk packeg IC nya ad ap gak terutama yg bs brkomunikasi dg mikrokontroler baik SpI maupun I2c.
mas apakah gelombang ultrasonik dapat membedakan benda yang dipantulkan seperti air atau batu?
dan bisakah merambat ke dalam tanah?
soalnya saya mau mencoba mendeteksi kandungan air di dalam tanah dengan gelombang ultrasonik?
tolong di bantu Mas
Selamat siang mas, masih aktif di post ini?
Saya baru baca dan mau bertanya,
Pembangkit frekuensi, saya menggunakan IC 555 bisa membangkitkan sampai 40Khz, lalu ada yang ingin saya tanyakan :
1. Pada bagian receiver high pass filter apakah transistor dapat dijadikan filter?
2. Apabila hasil yang ingin dicapai lebih dari 3 meter, penguatan dilakukan di transmitter atau receiver? pada bagian mananya?
Selamat siang Aldian, untuk rangkaian penerima transistor Q1 dan beberapa komponen pendukung seperti resistor dan capasitor membentuk active high pass filter, untuk penjelasan lebih lanjut dapat melihat referensi di http://www.radio-electronics.com/info/circuits/transistor_activehighpassfilter/transistor_highpassfilter.php, kemudian untuk pertanyanyaan no 2 untuk memperpanjang range pengukuran jarak, dapat dilakukan dengan beberapa cara yaitu memperkuat transmitter atau memperkuat receiver, menurut pendapat saya yang terbaik adalah memperkuat sinyal pada sisi transmitternya karena jika kita memperkuat sinyal pada sisi receivernya, noise yg ada pun akan dikuatkan walaupun itu relatif kecil karena sudah ada rangkaian filternya.
Nama Saya Bagus Rachman F, dan kebetulan saya sedang mengerjakan Tugas Akhir dengan mengambil tema yang sama yaitu membuat Alat Pengukur Tinggi Badan Manusia Berbasis Mikrokontroler ATMega 8535. Dan untuk sensor saya menggunakan sensor keluaran baru yaitu DT-Sense USR (Ultrasonic Ranger). Namun saya kesulitan membuat program untuk mikrokontroler dengan bahasa C menggunakan software CodeVision AVR Versi 2.05.0. Bisa bantu saya tidak mas untuk membuat listing proogram pengukurannya dengan bahasa C? Saya harap mas bersedia membantu saya dengan mengirimkan listing program tersebut ke email saya, bagusrachmanf@gmail.com
Terima kasih banyak sebelumnya 🙂
bisa share code program arduino dengan sensor ultrasonic ping untuk mengukur ketinggian air
selain dengan menggunakan ultrasonik, apakah ada sensor lain yang dapat mengukur intensitas bunyi…
permisi gan salam kenal,,,,, mau memrogram UL ke Smart Relay,,,, yang saya mau tanyakan outputan dari ultrasonik tipe HC-SR04 itu apakah digital atau analog?? dan pemrogramannya di smart relay supaya bisa membaca keadaan ketinggian air itu bagaimana…tolong gan bantuannya di share di email saya hvandria @yahoo.com terima kasih gan,,,,tolong bantuannya
permisi gan salam kenal,,,,, mau memrogram UL ke Smart Relay,,,, yang saya mau tanyakan outputan dari ultrasonik tipe HC-SR04 itu apakah digital atau analog?? dan pemrogramannya di smart relay supaya bisa membaca keadaan ketinggian air itu bagaimana…tolong gan bantuannya di share di email saya hvandria@yahoo.com terima kasih gan,,,,tolong bantuannya
mas sya punya sensor jarak HC-SR04, tp sy punya kendala untuk kalibrasi…. mohon bantuannya.
Bisa kontak saya, silakan cek di page contact
mas bro mnta no. hpnya dong untuk konsultasi bisa gak…
Ada di page contact bro, bisa dihubungi melalui Whatsapp.
gimana buat program bahasa c arduino untuk sensor ultrasonic yg tiga kaki dt sense ultrasonic ranger, mohon bntuannya ya buat tugas akhir
salam kenal, saya mhasiswa fisika instrumentasi semester akhir yg sedng menyelesaikan tugas akhir. skripsi sya berhubungan dengan gel ultrasonik dmna gel ultrasonik digunakan untuk pengendalian bakteri. sya hnya membuat pemencar gel ultrasonik dimana inputan frekuensi dari mikrokontroler, permasalhannya adalah daya yg dihasilkan dri keluaran kecil yaitu dalam miliwatt. sedangkan saya membutuhkan keluaran dengan daya besar dan frekuensi ultrasonik yaitu 20,30,40,dan 50 Khz. trmksh mohon bntuannya? ini alamat email saya noviarajutan@gmail.com
mohon sekali bantuannya. trmksh.
untuk penguatan dayanya, bisa menggunakan rangkaian transmitter ultrasonik seperti gambar diatas (Rangkaian Pemancar Gelombang Ultrasonik), untuk mengatur daya keluaran bisa dilakukan dengan mengubah nilai Resistor R4 dan R6, semakin kecil Resistor, maka daya keluaran semakin besar.
maaf admin, saya mw tanya lagi. dengan mengubah resistor pada R4 dan R6 maka daya smpai 30 watt juga bisa dihasilkan y? dan tranduser sya gunakan adalah speaker khusus untuk memancarkan gelombang ultrasonik.
mohon bantuannya. trmksh.
mungkin bisa pake rangkaian penguat daya frekuensi tinggi. Btw speakernya speaker apaan ya?
speaker tweter piezo output frekuensi 2khz sampai 60kHz.
mAS bro bleh minta buku refrensi nya gak ane lgi perlu untuk ngerjain tugas hehe
Bang mau nanya bang, kalo itu sinyal ultrasonik yang di kirim 40khz, terus di pemerimanya kebaca 40khz lebih atau kurang? Pantulan benda keras dan lunak berpengaruh ga bang?
Frekwensi sinyal yang diterima adalah sama berupa 40kHz. Untuk bidang pantulnya usahakan dari bahan yang tidak kedap suara, karena sensor ultrasonik menggunakan medium sinyal suara, sensor ultrasonik dapat dipantulkan oleh air, tembok, kayu, dll.
Tanks gan
malem mas,
maaf ngerepotin. saya lagi ngerjain TA tentang mengukur volume
pada tabung. pertanyaannya apakah sensor ping dapat bekerja dengan baik jika bekerja didalam tabung tertutup, dan apa sajakah yang sebenernya dapat menghambat kinerja dari sensor ping..
bambangismail300@gmail.com
Sensor ping bekerja berdasarkan pemantulan gelombang suara, jika bekerja dalam tabung tertutup pastikan bahwa medium gelembang suara yang dipakai sensor ping ada (Udara). Yang dapat menghambat kinerja sensor ping salah satunya adalah posisi sensor yang kurang tepat mengarah ke bidang pantul, akan mengakibatkan pembacaan jarak menjadi tidak presisi karena bisa dipantulkan ke bidang yang tidak dituju.
Mas saya lagi merancang tugas akhir saya mau mengukur ketinggian badan dengan sensor hc-sr04 saya mau ketinggian tertentu output keluar mada sismin atmega 8535 dengan bahasa bascom mas bisa di bantu gha mas lewat emil juga boleh mas Ryanramadhan6665333@gmail. Com
Ok, cek email ya …
bole buat robot pemadam api….
mengunakan….:
atmega8535
lcd 2×16
sensor hc-sr04 dan
sensor Api
sourcer nia cv AVR
kalo bisa
hubungi>>>
email : anacletofelizdejesus@gmail.com
nomor hp : +67077614750
nama facebook : Anacleto Whilowhy
Ok, cek email ya
